Прокладка кабелей методом горизонтально-направленного бурения (ГНБ) — это современный способ создания подземных коммуникаций с минимальным воздействием на поверхность. Однако для обеспечения долговечности и надежности кабельных линий необходимо правильно подобрать защитный футляр..
Почему важен защитный футляр?

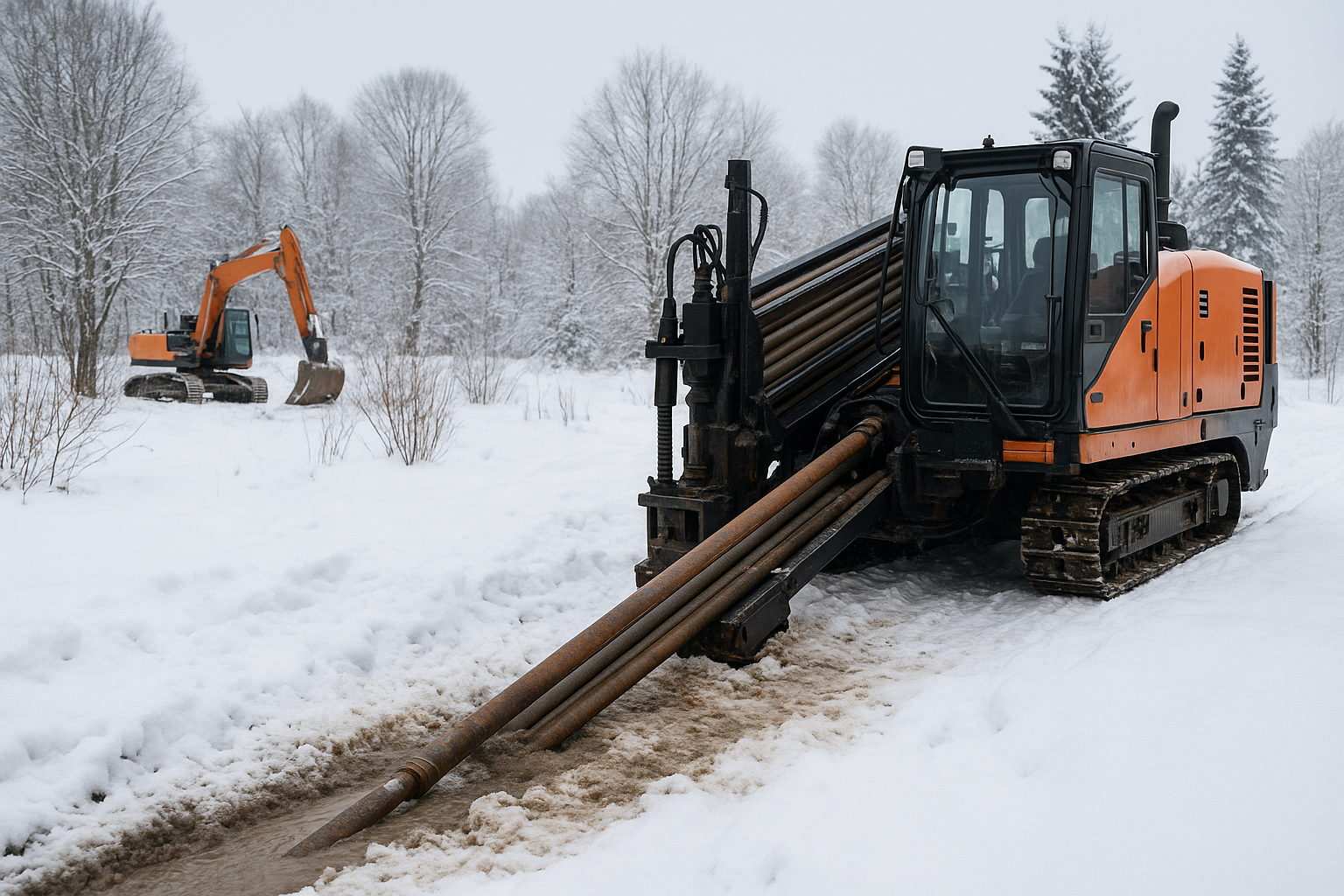

Метод ГНБ позволяет прокладывать кабели под дорогами, реками и зданиями без рытья траншей. Но грунт, давление, влажность и механические нагрузки могут повредить кабель, если он не защищен. Футляр выполняет роль барьера, защищая кабель от:
- Механических повреждений при бурении.
- Коррозии из-за грунтовых вод.
- Деформации под воздействием нагрузок.
- Абразивного износа при протягивании кабеля.

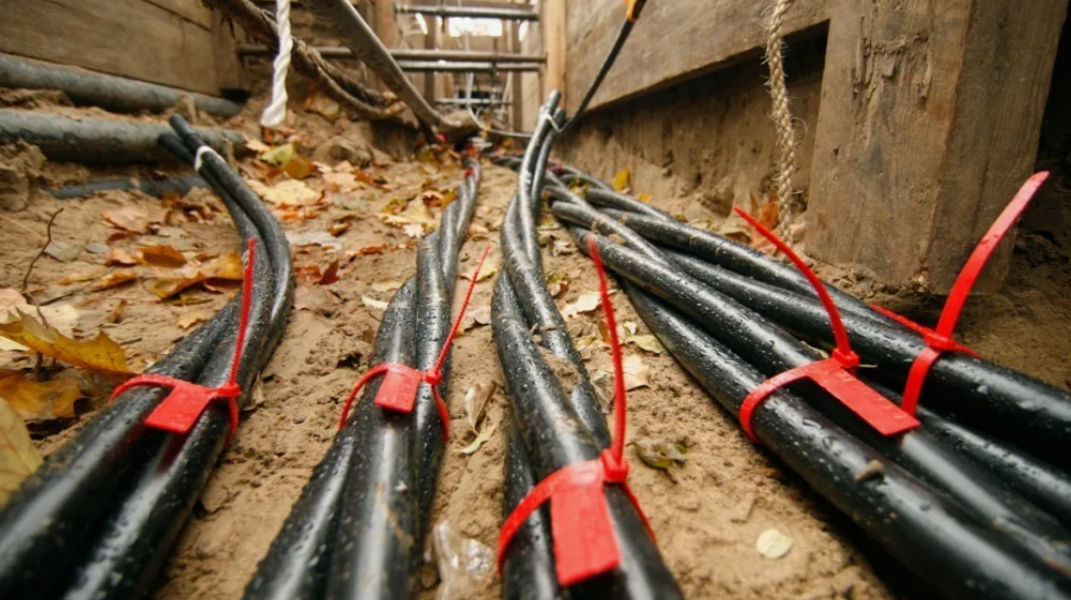

Основные типы кабелей и требования к футлярам
Разные кабели — силовые, оптоволоконные, телекоммуникационные — имеют свои особенности, которые влияют на выбор футляра. Рассмотрим основные типы:
Силовые кабели (передача электроэнергии, напряжение от 0,4 до 35 кВ):
- Требуют высокой прочности футляра для защиты от давления грунта.
- Должны быть устойчивы к коррозии и перепадам температур.
- Часто нуждаются в дополнительной изоляции.
Оптоволоконные кабели (для интернета и связи):
- Чувствительны к изгибам и растяжениям.
- Требуют гладкой внутренней поверхности футляра для минимизации трения.
- Нуждаются в защите от влаги, так как вода может повредить волокна.
Телекоммуникационные кабели (медные или комбинированные):
- Менее требовательны к прочности, но нуждаются в защите от электромагнитных помех.
- Часто прокладываются в пучках, что требует футляров большего диаметра.

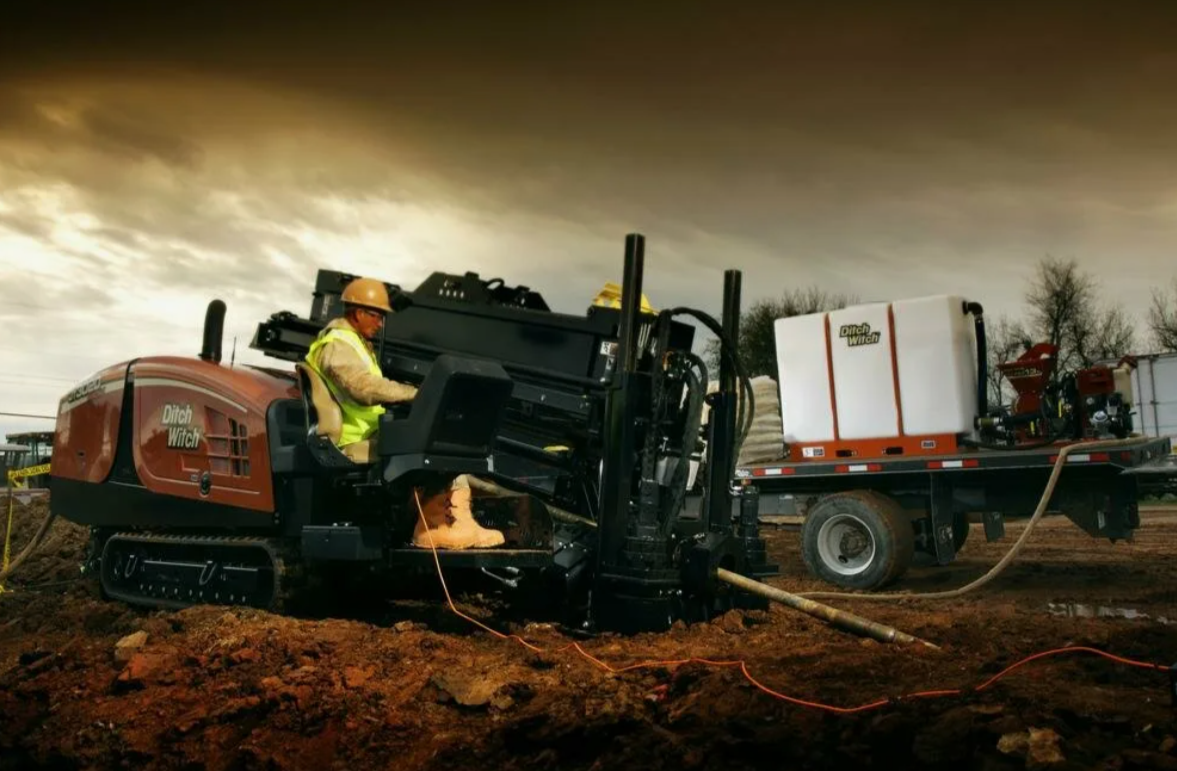

Прокладка электрокабелей и связи без раскопок — быстро, точно, с гарантией! Узнайте больше о наших услугах!
ПодробнееМатериалы футляров: сравнение и рекомендации
Выбор материала футляра зависит от условий эксплуатации, типа грунта и бюджета. Рассмотрим основные варианты:
Материал | Прочность | Устойчивость к коррозии | Гибкость | Стоимость | Применение |
Полиэтилен (ПНД) | Средняя | Высокая | Высокая | Низкая | Оптоволоконные и телекоммуникационные кабели |
ПВХ | Средняя | Высокая | Низкая | Средняя | Силовые кабели, телекоммуникации |
Сталь | Высокая | Средняя (требует покрытия) | Низкая | Высокая | Силовые кабели в сложных грунтах |
Асбестоцемент | Высокая | Высокая | Низкая | Средняя | Устаревший вариант, реже используется |
Композитные материалы | Высокая | Высокая | Средняя | Высокая | Специальные проекты с высокими нагрузками |
Полиэтилен низкого давления (ПНД)
- Плюсы: Легкий, гибкий, устойчив к влаге и химическим веществам. Подходит для длинных трасс ГНБ (до 2 км).
- Минусы: Ограниченная прочность при высоких нагрузках.
- Рекомендация: Используйте для оптоволоконных кабелей в песчаных или глинистых грунтах.

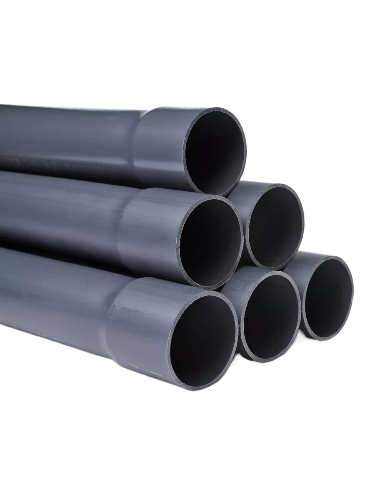

ПВХ
- Плюсы: Прост в установке, устойчив к коррозии, доступен по цене.
- Минусы: Хрупкость при низких температурах.
- Рекомендация: Подходит для телекоммуникационных кабелей в городских условиях.
Сталь
- Плюсы: Высокая прочность, подходит для сложных грунтов (например, скальных).
- Минусы: Требует антикоррозийного покрытия, дорогостоящий монтаж.
- Рекомендация: Используйте для силовых кабелей в зонах с высоким давлением грунта.

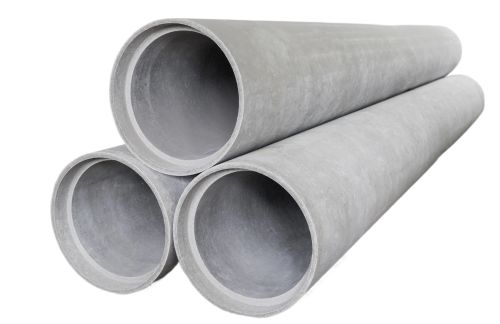

Асбестоцемент
- Плюсы: Высокая устойчивость к влаге и химии, механическая устойчивость при сдавливании, средняя стоимость — дешевле стали и некоторых композитов, устойчивость к коррозии на всех участках трубопровода.
- Минусы: Недостаточная устойчивость к точечными ударам и динамическим воздействиям, стареет со временем, что может привести к растрескиванию, трудоемкость при транспортировке и установке (асбестоцементные звенья имеют ощутимый вес).
- Рекомендация: Можно использовать для прокладки средне-нагружённых коммуникаций — питающих кабелей и трубопроводов — на участках с повышенной химической активностью почвы, влагонасыщённых грунтах и других средах, вызывающих коррозию других труб.
Композитные материалы
- Плюсы: Сочетают прочность стали и устойчивость полимеров. Легче стали, но прочнее ПНД.
- Минусы: Высокая стоимость.
- Рекомендация: Идеальны для проектов, где требуется баланс прочности и долговечности.
Конструкции футляров: что выбрать?
Конструкция футляра также играет важную роль. Рассмотрим основные варианты:
- Одностенные трубы:
- Простые и дешевые.
- Подходят для легких условий (например, песчаный грунт, низкая нагрузка).
- Пример: ПНД-трубы для оптоволокна.
- Двустенные трубы:
- Внешний слой защищает от механических повреждений, внутренний — от трения.
- Подходят для силовых кабелей в сложных грунтах.
- Пример: Двустенные ПНД-трубы с гофрированным внешним слоем.
- Многосекционные футляры:
- Позволяют прокладывать несколько кабелей в одном футляре.
- Удобны для телекоммуникаций.
- Пример: ПВХ-футляры с внутренними перегородками.
Как выбрать футляр: пошаговое руководство
- Определите тип кабеля:
- Силовой: выбирайте сталь или двустенные ПНД-трубы.
- Оптоволоконный: ПНД или композитные материалы.
- Телекоммуникационный: ПВХ или многосекционные футляры.
- Оцените условия эксплуатации:
- Грунт: песчаный (ПНД, ПВХ), скальный (сталь, композиты).
- Глубина прокладки: глубокая требует высокой прочности.
- Наличие грунтовых вод: нужна высокая герметичность.
- Учтите бюджет:
- Эконом-вариант: ПНД или ПВХ.
- Высокая надежность: сталь или композиты.
- Проверьте длину трассы:
- Для трасс длиннее 1 км используйте гибкие материалы (ПНД, композиты).
- Проконсультируйтесь с инженером:
- Специалист поможет рассчитать нагрузки и выбрать оптимальный вариант.
Подведем итоги
Правильный выбор футляра для кабеля при прокладке методом ГНБ — это залог надежности и долговечности коммуникаций. Учитывайте тип кабеля, условия эксплуатации и бюджет, чтобы подобрать оптимальный материал и конструкцию. ПНД и ПВХ подойдут для большинства проектов, сталь и композиты — для сложных условий. Не рекомендуется экономить на качестве футляра, ведь замена поврежденного кабеля обойдется намного дороже.
